Ablakszárnyra szerelt roló mérése

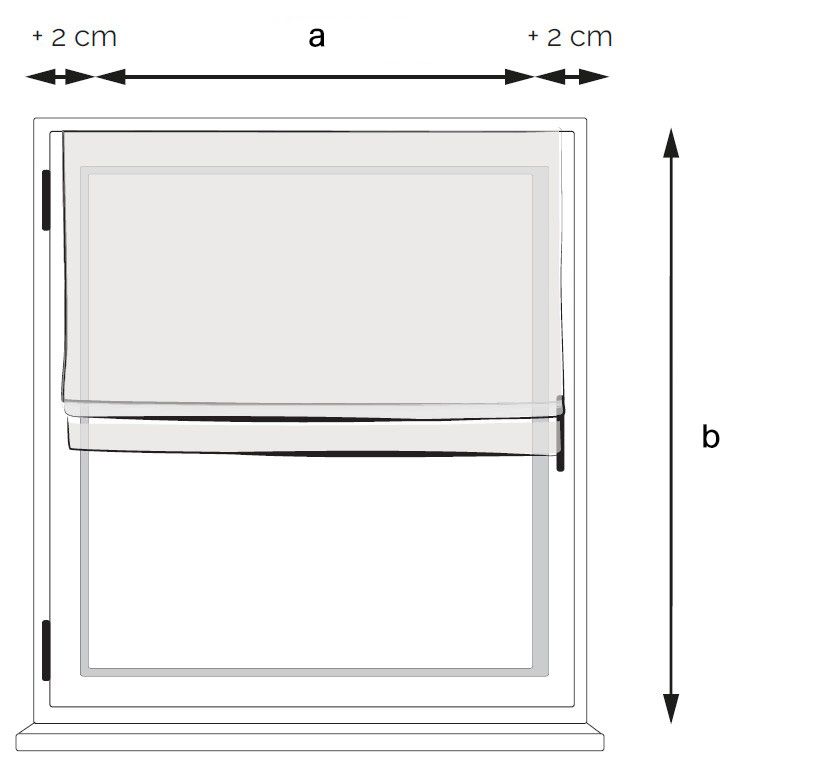

SZABVÁNYOS KONZOL
A megfelelő rolószélesség eléréséhez adjon 2 cm-t az üveg szélességének mindkét oldalához.
A mellékelt csavarokkal vagy tiplikkel rögzítse a műanyag konzolokat (a roló szélességétől függően 2–5 darab) a falhoz (A ábra) vagy a mennyezethez (B ábra) azonos magasságban és egyenlő távolságokkal, figyelembe véve a sín további elemeinek helyzetét (rögzítőmechanizmus és zsinórvezetők).
A roló magassága az ablakszárny magassága.
a = üveg szélessége
b = ablakszárny magassága

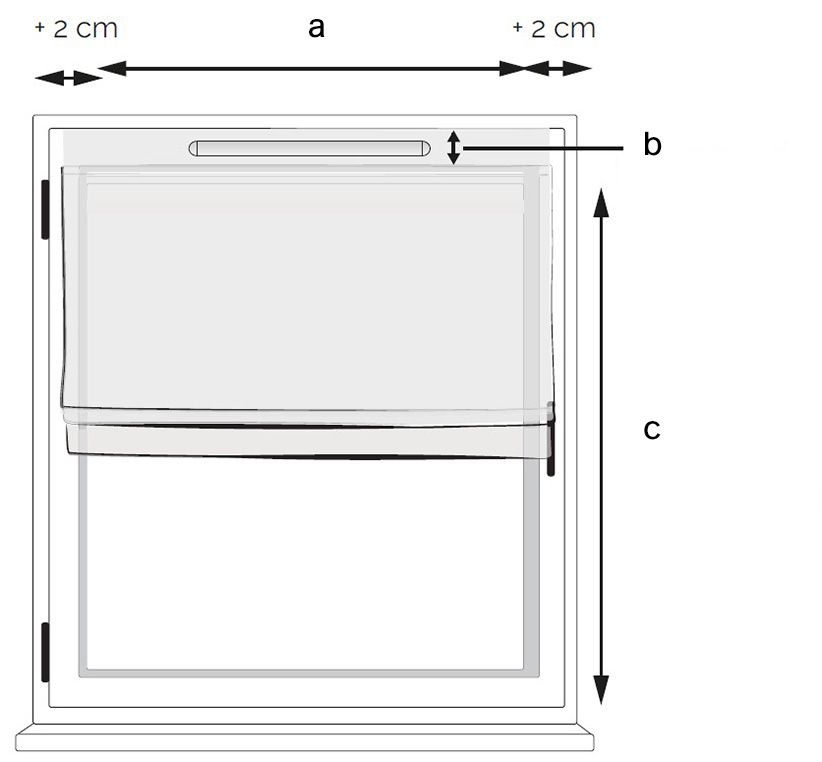

KONZOL SZELLŐZŐS ABLAKHOZ
A megfelelő rolószélesség eléréséhez adjon 2 cm-t az üveg szélességének mindkét oldalához.
Roló magassága: vonja le a szellőző magasságát az ablakszárny magasságából.
A konzol magasságállítást tesz lehetővé.
a = üveg szélessége
b = szellőző magassága
c = ablakszárny magassága – szellőző magassága
